功能介紹：

一、產品概述
過墻套管，或稱柔性止水器，是我公司的一種新型專利產品，它適用于管路穿過墻體時的防水或密封；也適用于有地震設防要求的地區，如管道穿墻處承受震動和管道伸縮變形，或有嚴密防水要求的構（建）筑物等。該產品自問世以來廣泛用于水廠、污水處理廠、電力、醫院、供熱、冶金、石化等行業。

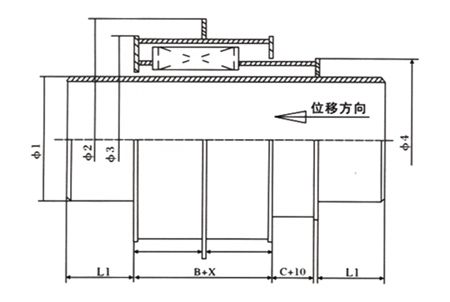

二、結構

說明：

1、圖中X值為設計參數量，根據產品的實際由我廠自行確定，一般情況下X=0.
2、圖中的位移方向，值管道有溫差變化時，相對于墻體的運動方向，沒有要求時可不必考慮。
3、訂貨時按規格型號的要求把墻體寬度、位移量、管路材質寫入型號內即可，如有特殊要求（如防腐等），請另注明，并寫清流體介質。

說明：
1、位移量：指管路相對于墻體有位移要求時，能夠產生的最大位移量，如沒有要求此數值可不寫。
2、主管路材料代號：如沒有注明：按碳鋼（A）處理，有其它要求可另說明。

五、安裝說明

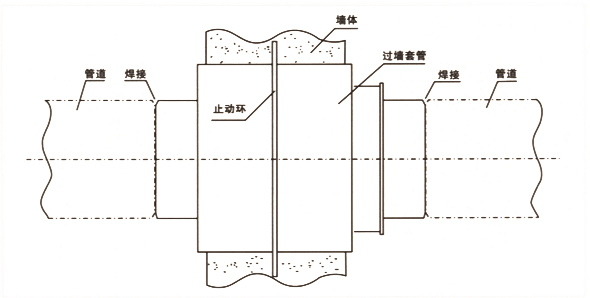

安裝時將過墻管的兩端與主管道焊接后，止動環與墻體澆注于一體即可完成安裝，也可先澆注再焊接。
示意圖如下
